★ 1區、2區危險性場所。
★ ⅡA、ⅡB類爆炸性氣體環境。
★ 有溫控要求的車間、控制室、實驗室等場所調節溫度。
★ 要求ⅡC類時請注明

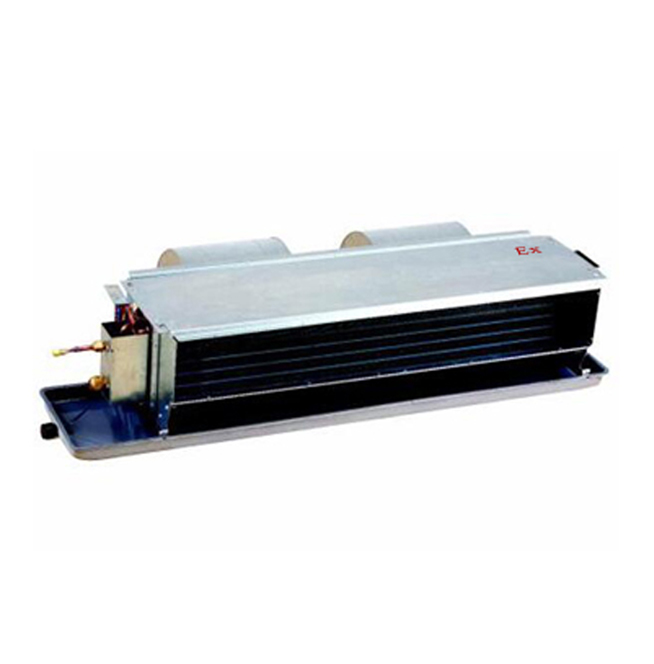

臥式暗裝防爆風機盤管---BFP防爆風機盤管產品特點
★防爆風機盤管憑借專業的技術標準和生產工藝；具有高效節能，健康環保，運轉寧?kù)o，安裝靈活，外形美觀等特點，并有多種形式選擇。以其嚴謹?shù)膶?zhuān)業設計，精湛的制造經驗和卓越的產品性能，現已被各行業領域采用。
★ 規格齊全；為了滿足客戶在各種場合下的需要，BFP防爆風機盤管提供三種機外靜壓可供選擇，12Pa，30 Pa，50 Pa，并加長水盤、后／下回風箱。
★ 輕巧外形：機組整體輕巧美觀，結構緊湊堅固，明裝盤管采用上海寶鋼優質版材表面噴塑，暗裝盤管采用鋅板或耐指紋板。
★ 高效節能：機組換熱器采用優質空調薄壁紫銅管，配以高效正弦波型窗式呂翹片，精密液壓、機械膨管，換熱效率高。
★低耗能：所選用的風機、電機經過合理而精確的匹配，保證機組在運行時達到最大的單位功率制冷量，風機葉輪與電機直接傳動，均進行了靜平衡與動平衡。
★低噪聲：機組所選用的葉輪、渦殼及低噪聲電機，加之采用高效率吸音保溫棉，在保證風量與出風靜壓的基礎上最大限度地降低機組噪聲。
★結構設計靈活、先進：機座風機與出風口法蘭可輕易更換位置，用戶在現場可方便的改變接管方向，安裝省時省力。
★安全、防漏：機組凝結水盤及難燃型保溫材料為整體沖壓一次成型，無焊縫、焊點，杜絕滴漏水現象；專門設計的水盤模具一次成型，底面壓有傾斜凹槽，確保冷凝水迅速排出。
★防爆標志：ExdIIBT4 ,ExdIICT4。
臥式暗裝防爆風機盤管---BFP防爆風機盤管性能參數
|
型號 項目 |
BFP34 | BFP51 | BFP68 | BFP85 | BFP102 | BFP136 | BFP170 | BFP204 | BFP238 | ||||||||||
| 風量 | 高速（m3/h） | 350 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | |||||||||
| 中速（m3/h） | 280 | 400 | 500 | 640 | 800 | 1000 | 1280 | 1600 | 2000 | ||||||||||
| 低速（m3/h） | 210 | 300 | 380 | 480 | 600 | 750 | 960 | 1200 | 1500 | ||||||||||
| 供冷量 | 高速（W） | 2000 | 2800 | 3500 | 4500 | 5300 | 6600 | 8500 | 10600 | 13300 | |||||||||
| 中速（W） | 1700 | 1380 | 3000 | 3870 | 4560 | 5670 | 7390 | 9210 | 11570 | ||||||||||
| 低速（W） | 1380 | 1930 | 2450 | 3150 | 3710 | 4680 | 6120 | 7630 | 9580 | ||||||||||
| 供熱量 | 高速（W） | 3000 | 4200 | 5250 | 6750 | 7950 | 9900 | 12750 | 15900 | 19950 | |||||||||
| 中速（W） | 2550 | 3570 | 4460 | 5730 | 6750 | 8410 | 10830 | 13510 | 16950 | ||||||||||
| 低速（W） | 2100 | 2940 | 3670 | 4720 | 5560 | 6930 | 8920 | 11130 | 13960 | ||||||||||
| 水量（kg/h） | 350 | 480 | 600 | 790 | 900 | 1120 | 1440 | 1780 | 2150 | ||||||||||
| 水阻力 | 15 | 19 | 24 | 28 | 35 | 24 | 31 | 37 | 43 | ||||||||||
| 電機 | 型式 | 隔爆型單相電容運轉異電動機 | |||||||||||||||||
| 數量 | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | ||||||||||
| 電源 | 1N～50Hz 220V | ||||||||||||||||||
| 盤管 | 翅片型式 | 雙向開槽型鋁翅片 | |||||||||||||||||
| 工作壓力 | ≤1.6Mpa | ||||||||||||||||||
| 接管 | 進出水 | 1/2” | 3/4” | ||||||||||||||||
| 凝結水 | |||||||||||||||||||
| 輸入功率 | 24 | 44 | 55 | 68 | 85 | 95 | 152 | 171 | 193 | ||||||||||
|
重量 (kg) |
WA型 | 18 | 21 | 25 | 26 | 28 | 36 | 42 | 48 | 53 | |||||||||
| BG型 | 18 | / | 24 | 28 | / | / | / | / | / | ||||||||||
| LM型 | 28 | 32 | 35 | 40 | 45 | 53 | 65 | 70 | / | ||||||||||
| LH型 | / | / | / | / | 43 | / | 48 | 55 | / | ||||||||||
| WM型 | 31 | 36 | 40 | 42 | 43 | 50 | 57 | 64 | / | ||||||||||
| WAB型 | 15 | 17 | 19 | 21 | 22 | 30 | 38 | / | / | ||||||||||
|
適用房間面積 （房高 3m)㎡ |
10 | 14 | 17 | 22 | 26 | 33 | 42 | 53 | 66 | ||||||||||
注：①制冷工況：干球溫度：27℃，濕球溫度：19.5℃ 進水溫度：7℃，出水溫度：12℃。
②制熱工況：干球溫度：21℃，濕球溫度：――；
進水溫度：60℃，出水溫度：――。
