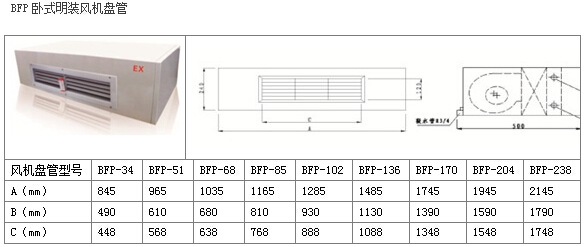

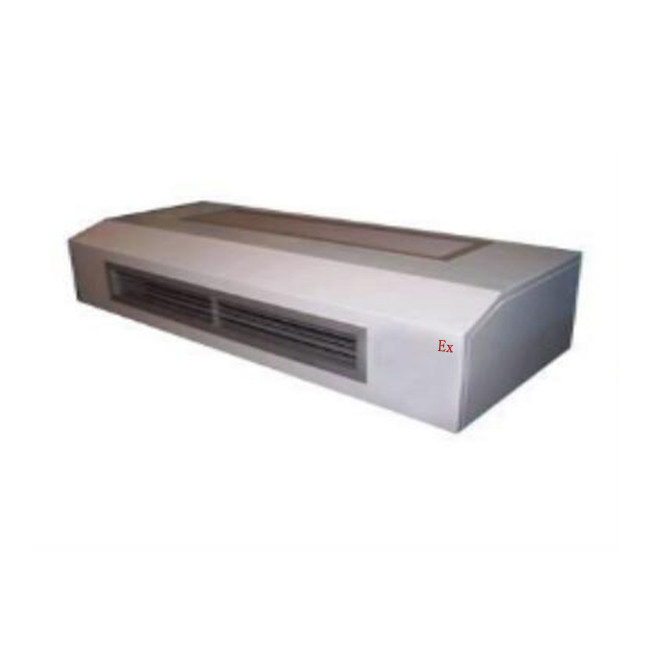

臥式明裝防爆風機盤管

 提示：點擊圖片可以放大
一、產品概述：
同恩臥式明裝防爆風機盤管采用優質鍍鋅板機殼、模壓工藝一體成型，無焊縫、焊點、符合防火規范的保溫材料整體連接于水盤。風機盤管體積小，機體設計輕巧，排水管及線路安裝簡便，左右接管及回風方式可隨時變換，以配合現場情況。機組能安裝于任何空間場所。風機盤管效率高，增加了換熱器銅管和鋁箔的緊密接觸，傳熱性能好;風機盤管噪音低，合理的風機與氣流結構設計，優質的吸音保溫材料，使機組噪音低于標準1-3dB(A);風機盤管能耗低:風機與換熱器合理匹配，三檔可調風量，使風機用電最省。風機盤管機體結構精致、緊湊、堅固耐用、外型美觀且幽雅。
風機盤管機組主要由低噪聲電機、盤管等組成。風機將室內空氣或室外混合空氣通過表冷器進行冷卻或加熱后送入室內，使室內氣溫降低或升高，以滿足人們的舒適性要求。盤管內的冷（熱）媒水由機器房集中供給。

本系列產品執行標準如下：
GB3836.1-2010《易燃易爆性環境 1部分：設備通用要求》
GB3836.2-2010《易燃易爆性環境 第2部分：由隔爆外殼“d”保護的設備》
GB3836.4-2010《易燃易爆性環境 第4部分：由本質安全型“i”保護的設備》
GB3836.9-2006《易燃易爆性氣體環境用電氣設備 第9部分：澆封型“m”》
GB3836.15-2000《易燃易爆性氣體環境用電氣設備 15部分：危險場所電氣安裝（煤礦除外）》
**/10538-2005《防爆除濕機及空調機》
二、用途與特點：
BFP隨著防爆型風機盤管技術的不斷發展，運用的領域也隨之變大，現主要用于化工、油漆房、軍工、電廠、酒精庫、中石油、實驗室、藥廠、涂料廠、噴漆房等易燃易爆場所使用。防爆型風機盤管主要是通過依靠風機的強制作用，通過表冷器的作用達到預期的效果。防爆型風機盤管供回水溫差一定，供水溫度越高，制冷量減幅越大，除濕能力下降，是集中式空調系統理想的末端裝置。
BFP風機盤管采用了國內外的精髓專業技術，經精心制作而成。品種齊全，外形美觀，客戶所需要行業的作業場所，使用本產品均能達到理想的效果。
表冷器采用優質鋁箔、銅管、（翅片自動沖片機、自動脹管機等設備）制成。換熱效率高，耐壓能力強，水阻力小。
電機采用e級感應式馬達，風機葉輪采用abs注塑成型或薄鋼板卷制成型的多葉風輪，經動平衡處理。輸入功率低，運動平穩、噪音低，可實現三級變風量送風。

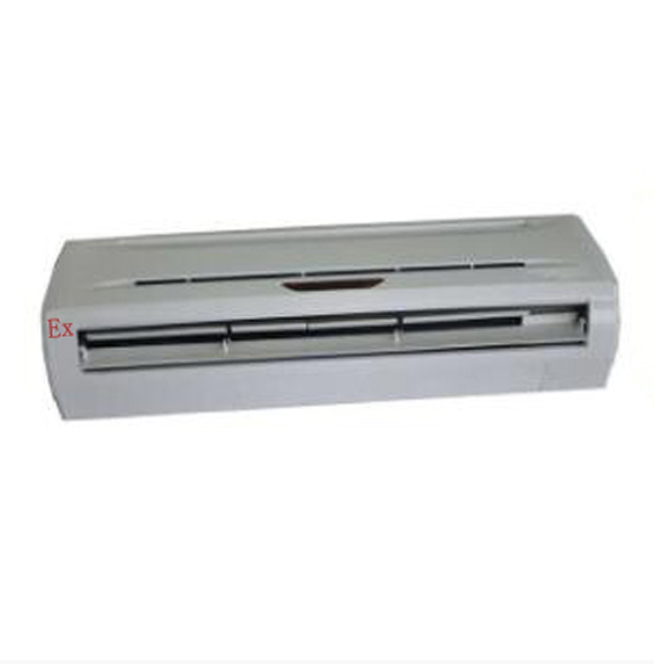

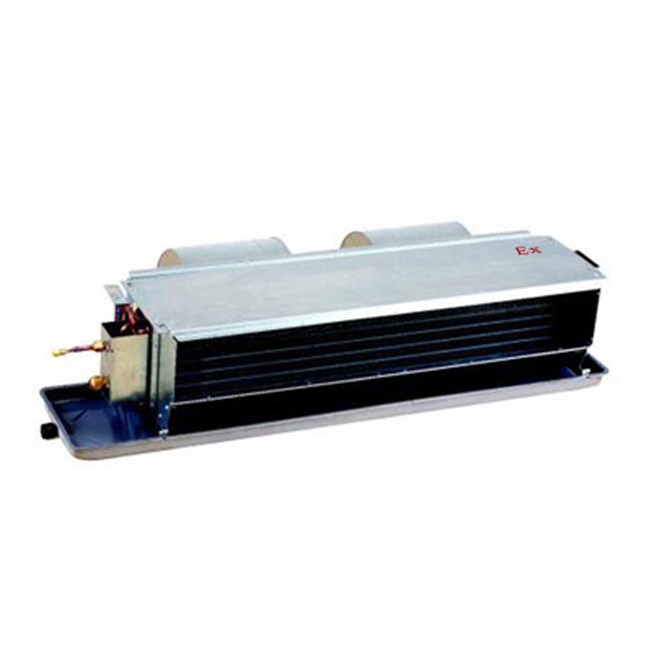

防爆風機盤管主要分為防爆臥式明裝風機盤管、臥式暗裝風機盤管、防爆立式明裝風機盤管、防爆立式暗裝風機盤管、防爆壁掛式風機盤管。防爆吸頂式風機盤管、防爆柜式風機盤管等特殊定制結構。
三、適用范圍：
1.本產品適用于石油化工、冶金、醫藥、紡織、食品、生物工程、制藥、倉庫、航天航空工程及軍工等易燃易爆性環境中，有溫度控制要求的場所；
2. 1區、2區危險氣體場所
3 .IIA、IIB、IIC類T1-T4組易燃易爆性氣體或蒸汽環境；
4. 環境溫度：—5℃~+43℃。
防爆標志：ExdIIBT4 ,ExdIICT4。
四、性能參數
           型號
 項目		  BFP34 BFP51 BFP68 BFP85 BFP102 BFP136 BFP170 BFP204 BFP238
風量 高速（m3/h） 350 500 630 800 1000 1250 1600 2000 2500
中速（m3/h） 280 400 500 640 800 1000 1280 1600 2000
低速（m3/h） 210 300 380 480 600 750 960 1200 1500
供冷量 高速（W） 2000 2800 3500 4500 5300 6600 8500 10600 13300
中速（W） 1700 1380 3000 3870 4560 5670 7390 9210 11570
低速（W） 1380 1930 2450 3150 3710 4680 6120 7630 9580
供熱量 高速（W） 3000 4200 5250 6750 7950 9900 12750 15900 19950
中速（W） 2550 3570 4460 5730 6750 8410 10830 13510 16950
低速（W） 2100 2940 3670 4720 5560 6930 8920 11130 13960
水量（kg/h） 350 480 600 790 900 1120 1440 1780 2150
水阻力 15 19 24 28 35 24 31 37 43
電機 型式 隔爆型單相電容運轉異電動機
數量 1 1 1 1 1 2 2 2 2
電源 1N～50Hz   220V
盤管 翅片型式 雙向開槽型鋁翅片
工作壓力 ≤1.6Mpa
接管 進出水 1/2” 3/4”
凝結水
輸入功率 24 44 55 68 85 95 152 171 193
重量
(kg)		 WA型 18 21 25 26 28 36 42 48 53
BG型 18 / 24 28 / / / / /
LM型 28 32 35 40 45 53 65 70 /
LH型 / / / / 43 / 48 55 /
WM型 31 36 40 42 43 50 57 64 /
WAB型 15 17 19 21 22 30 38 / /
適用房間面積
（房高 3m)㎡		 10 14 17 22 26 33 42 53 66

注：①制冷工況：干球溫度：27℃，濕球溫度：19.5℃  進水溫度：7℃，出水溫度：12℃。
 ②制熱工況：干球溫度：21℃，濕球溫度：――；
進水溫度：60℃，出水溫度：――。
